iglidur® A180 - Werkstoffdaten

Table of contents

    Översikt över de viktigaste egenskaperna

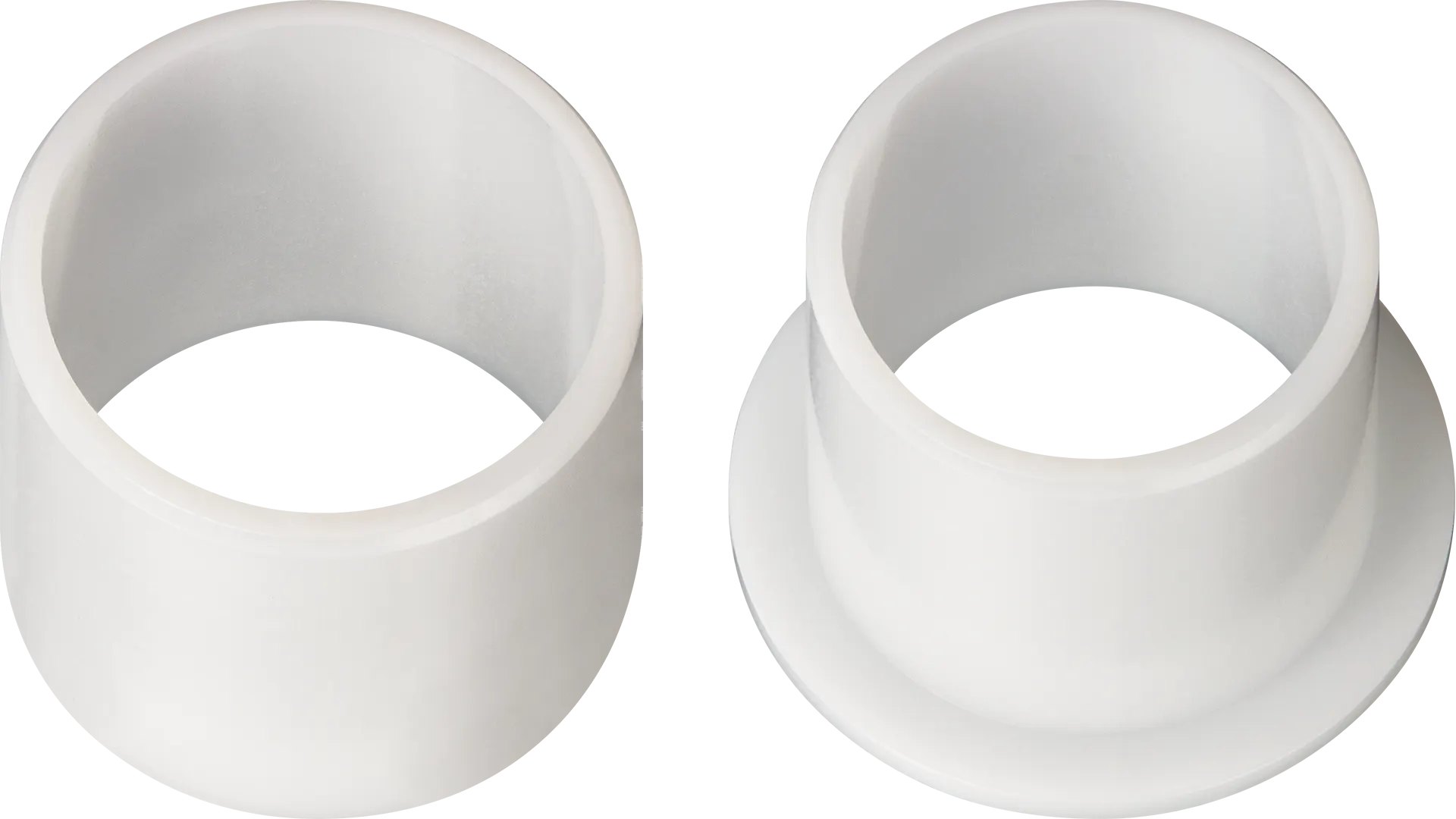

    Gleitlager aus iglidur A180 sind für den Einsatz im direkten Kontakt mit Lebensmitteln geeignet. Sie sind daher die ideale Lösung für Lagerstellen an Maschinen für die Lebensmittel- und Verpackungsindustrie, den medizinischen Gerätebau, für Haushaltskleingeräte usw. Auch wo feucht gereinigt wird oder prozessbedingt Kontakt mit feuchten Medien an der Tagesordnung ist, zeichnet sich iglidur A180 durch geringste Feuchtigkeitsaufnahme aus.

    Technisch beschreibende Eigenschaften
    Verschleißfestigkeit bei +23 °C- 🟧 🟧 🟧 ⬜️ ⬜️ +Mehr Informationen zur Verschleißfestigkeit
    Verschleißfestigkeit bei +90 °C- 🟧 ⬜️ ⬜️ ⬜️ ⬜️ +
    Verschleißfestigkeit bei +150 °C- 🟧 ⬜️ ⬜️ ⬜️ ⬜️ +
    Gleiteigenschaften- 🟧 🟧 🟧 ⬜️ ⬜️ +Reibwert, dynamisch, gegen Stahl: µ 0,05 – 0,23
    Verschleißfestigkeit unter Wasser- 🟧 🟧 ⬜️ ⬜️ ⬜️ +
    Mediebeständig- 🟧 🟧 🟧 🟧 ⬜️ +Mehr Informationen zur Medienbeständigkeit
    Resistenz gegen Kantenpressung- 🟧 🟧 🟧 🟧 ⬜️ +
    Stoß- und Schlagresistenz- 🟧 🟧 🟧 🟧 ⬜️ +
    Smutsbeständighet- 🟧 🟧 🟧 🟧 ⬜️ +

    När tar jag det här materialet?

    • Wenn meine Lager in direkten Kontakt mit Lebensmitteln kommen
    • Wenn FDA-Konformität gefordert ist
    • Wenn es auf geräuscharmen Lauf ankommt
    • Wenn geringe Feuchtigkeitsaufnahme erforderlich ist

    När tar jag ett annat material?

    Materialtabell

    Allmänna egenskaper Enhet iglidur® A180 Provningsmetod
    densitetg/cm³ 1,46
    Färg vit
    max. fuktupptagning vid 23 °C/50 % r. F. Vikt-% 0,2DIN 53495
    max. vattenupptagning Vikt-% 1,3
    Glidfriktionskoefficient, dynamisk, mot stål µ0,05 - 0,23
    pv-värde, max. (torrt) MPa x m/s 0,31
    Mekaniska egenskaper
    Elasticitetsmodul E MPa 2.300DIN 53457
    Böjhållfasthet vid 20 °C MPa 88DIN 53452
    Tryckhållfasthet MPa 78
    maximalt rekommenderat yttryck (20 °C) MPa 28
    Shore-D-hårdhet 76 DIN 53505
    Fysikaliska och termiska egenskaper
    max. långvarig användningstemperatur °C +90
    max. kortvarig användningstemperatur °C +110
    min. användningstemperatur °C -50
    Värmeledningsförmåga [W/m x K] 0,25 ASTM C 177
    Värmeutvidgningskoefficient (vid 23°C) [K-1 x 10-5 11 DIN 53752
    Elektriska egenskaper
    Resistivitet Ωcm > 1012DIN IEC 93
    Ytmotstånd Ω> 1011DIN 53482

    Temperaturer

    Die obere kurzzeitige Anwendungstemperatur beträgt +110 °C. Mit steigenden Temperaturen nimmt die Druckfestigkeit von iglidur A180-Gleitlagern ab. Die im Lagersystem herrschenden Temperaturen haben auch Einfluss auf den Lagerverschleiß. Eine zusätzliche Sicherung wird bei Temperaturen höher als +60 °C erforderlich.

    Temperaturen, thermischen Ausdehnungskoeffizient

    iglidur A180 Användningstemperatur
    min. - 50 °C
    max., kontinuerligt + 90 °C
    max., kortvarigt +110 °C
    måste säkras axiellt från + 60 °C

    Tillåtna glidhastigheter

    iglidur A180 ist für niedrige Gleitgeschwindigkeiten entwickelt worden. Im Trockenlauf sind bei Dauereinsatz maximal 0,8 m/s (rotierend) bzw. 3,5 m/s (linear) zugelassen. Die in der Tabelle angegebenen Werte geben die Grenzen an, bei denen es aufgrund von Reibungswärme zum Anstieg bis zur dauerhaft zulässigen Temperatur kommt. In der Praxis lassen sich aufgrund von Wechselwirkungen diese Grenzwerte nicht immer erreichen.

    Gleitgeschwindigkeiten verschiedener iglidur Materialien

    maximale Gleitgeschwindigkeiten [m/s]roterande oscillerande linjärt
    kontinuerligt 0,80,6 3,5
    kortvarigt 1,2 1,05,0

    Zulässige pv-Werte

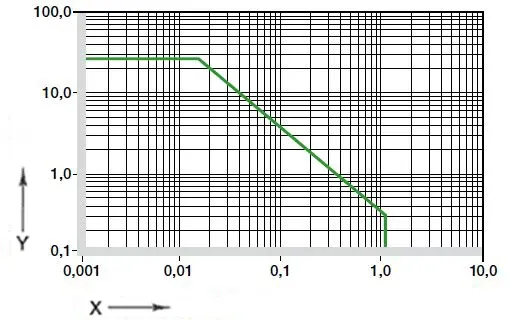

    Abb. 01: Zulässige pv-Werte für iglidur® A180-Gleitlager
    Abb. 01: Zulässige pv-Werte für iglidur® A180-Gleitlager

    Abb. 01: Zulässige pv-Werte für iglidur A180-Gleitlager mit 1 mm Wandstärke im Trockenlauf gegen eine Stahlwelle, bei +20 °C, eingebaut in ein Stahlgehäuse

    X = Gleitgeschwindigkeit [m/s]
    Y = Belastung [MPa]

    pv-Wert, max. (trocken)

    MPa · m/s

    0,31

    Informationen zum pv-Wert und Schmierung

    Mechanische Eigenschaften

    Die maximal empfohlene Flächenpressung stellt einen mechanischen Werkstoffkennwert dar. Rückschlüsse auf die Tribologie können daraus nicht gezogen werden. Mit steigenden Temperaturen nimmt die Druckfestigkeit von iglidur A180-Gleitlagern ab. Abb. 02 verdeutlicht diesen Zusammenhang. Abb. 03 zeigt die elastische Verformung von iglidur A180 bei radialen Belastungen. Unter der maximal empfohlenen Flächenpressung von 20 MPa beträgt die Verformung weniger als 2,5 %. Eine plastische Verformung kann bis zu dieser radialen Belastung vernachlässigt werden. Sie ist jedoch auch von der Dauer der Einwirkung abhängig.

    Abb. 02: Maximal empfohlene Flächenpressung in Abhängigkeit von der Temperatur (20 MPa bei +20 °C)

    X = Temperatur [°C]
    Y = Belastung [MPa]

    Abb. 03: Verformung unter Belastung und Temperaturen

    X = Belastung [MPa]
    Y = Verformung [%]

    Friktion och nötning

    Reibwert und Verschleißfestigkeit ändern sich mit den Anwendungsparametern. Mit zunehmender Belastung sinkt der Reibwert hingegen deutlich (Abb. 04 und 05).

    Reibwerte für iglidur A180 gegen Stahl (Ra = 1 μm, 50 HRC):

    iglidur A180 torr Fett Olja Vatten
    Friktionskoefficienter µ 0,05 - 0,23 0,09 0,04 0,04

    Fig. 04: Friktionskoefficienter som en funktion av glidhastigheten, p = 0,75 MPa

    X = glidhastighet [m/s]
    Y = friktionskoefficient μ

    Fig. 05: Friktionskoefficienter beroende av belastningen, v = 0,01 m/s

    X = belastning [MPa]
    Y = friktionskoefficient μ

    Wellenwerkstoffe

    Die Abb. 06 zeigt Testergebnisse mit unterschiedlichen Wellenwerkstoffen, die mit Gleitlagern aus iglidur A180 durchgeführt worden sind. Deutlich sticht die Kombination „iglidur A180/hartanodisierte Aluminiumwelle“ hervor. Doch auch auf anderen Wellen werden gute bis sehr gute Verschleißraten erzielt. Auf Cf53-Wellen zeigt sich exemplarisch der höhere Verschleiß in Schwenkanwendungen im Vergleich zur Rotation (Abb. 07).

    Weitere Informationen zu Wellenwerkstoffen

    Fig. 06: Slitage, roterande applikation med olika axelmaterial, p = 1 MPa, v = 0,3 m/s

    X = axelmaterial
    Y = slitage [μm/km]

    A = aluminium, hårdanodiserat
    B = automatstål
    C = Cf53
    D = Cf53, hårdförkromat
    E = St37
    F = V2A
    G = X90

    Abb. 07: Verschleiß bei oszillierenden und rotierenden Anwendungen mit Cf53 in Abhängigkeit von der Belastung

    X = Belastung [MPa]
    Y = Verschleiß [μm/km]

    A= rotierend
    B= oszillierend

    Kemikaliebeständighet

    iglidur A180-Gleitlager sind unter verschiedensten Umgebungsbedingungen und im Kontakt mit zahlreichen Chemikalien einsetzbar. Die Tabelle gibt einen Überblick über die Chemikalienbeständigkeit der iglidur A180- Gleitlager bei Raumtemperatur.

    + beständig      0 bedingt beständig      - nicht beständig
    Alle Angaben bei Raumtemperatur [+20 °C]

    Medium Beständighet
    Alkoholer+
    Kolväten+
    Fetter, oljor, inga additiv tillsatta +
    Motorbränslen +
    utspädda syror 0 till -
    starka syror -
    utspädda baser +
    starka baser + till 0

    Fuktupptagning

    Abb. 10: Einfluss der Feuchtigkeitsaufnahme

    X = Feuchtigkeitsaufnahme [Gew.-%]
    Y = Reduzierung Innen-ø [%]

    Die iglidur A180-Gleitlager nehmen durch Luftfeuchtigkeit (+23 °C, 50 % relative Luftfeuchtigkeit) bis zu 0,2 % Wasser auf, bei Sättigung mit Wasser werden bis zu 1,3 % aufgenommen.

    Maximale Feuchtigkeitsaufnahme
    bei +23 °C/50 % r. F. 0,2 Gew.-%
    max. vattenupptagning 1,3 Gew.-%

    Elektriska egenskaper

    iglidur A180-Gleitlager sind elektrisch isolierend.

    Elektriska egenskaper
    Resistivitet > 1012 Ωcm
    Ytmotstånd > 1011 Ω

    Monteringstoleranser

    iglidur A180-Gleitlager sind Standardlager für Wellen mit h-Toleranz (empfohlen mindestens h9). Die Lager sind ausgelegt für das Einpressen in eine H7-tolerierte Aufnahme. Nach dem Einbau in eine Aufnahme mit Nennmaß stellt sich der Innendurchmesser der Lager mit E10-Toleranz selbständig ein.

    Diameter d1 [mm]Axel h9 [mm]iglidur A180 F10 [mm]Hus H7 [mm]
    till 30 - 0,025 +0,014 +0,054 0 +0,010
    > 3 till 6 0 - 0,030 +0,020 +0,068 0 +0,012
    > 6 till 10 0 - 0,036 +0,025 +0,083 0 +0,015
    > 10 till 18 0 - 0,043 +0,032 +0,102 0 +0,018
    > 18 till 30 0 - 0,052 +0,040 +0,124 0 +0,021
    > 30 till 50 0 - 0,062 +0,050 +0,150 0 +0,025
    > 50 till 80 0 - 0,074 +0,060 +0,180 0 +0,030
    > 80 till 1200 - 0,087 +0,072 +0,2120 +0,035
    >120 till 1800 - 0,100 +0,085 +0,2450 +0,040

    Wärmeleitfähigkeit

    [W/m · K] 0,25

    ASTM C 177

    Wärmeausdehnungskoeffizient

    (bei +23 °C) [K-1 · 10-5] 11

    DIN 53752

    UV-Beständigkeit

    iglidur A180-Gleitlager sind gegen UV-Strahlen beständig, jedoch verschlechtern sich die tribologischen Eigenschaften durch dauerhaften Einfluss.

    Druckfestigkeit

    78 MPa

    Vakuum

    Im Vakuum gast eventuell vorhandene Feuchtigkeit aus. Der Einsatz im Vakuum ist nur für trockene Lager aus iglidur A180 möglich.

    Radioaktive Strahlen

    Gleitlager aus iglidur A180 sind strahlenbeständig bis zu einer Strahlungsintensität von 3 · 102 Gy.
