Översikt över drylin® E produkter – "E" som elektrisk

drylin® E - produktfinder och livslängdsberäkning

När du har valt ut dina användningsparametrar ger Produktfindern en översikt över lämpliga linjärbord och motorer. Produktfindern beräknar styckpriset för linjäraxeln samt motorbelastningen och livslängden angett i antal slag. Du kan med några få klick sammanställa en komplett linjäraxel inkl. motor, anslutningskablar och påbyggnadsdelar.


Show full size
Leveransprogram:
D1 motorstyrning
drylin® E motorstyrning D1
Motorstyrning för alla igus motorer

För mångfaldiga automatiseringsuppgifter utan programmering. För enkelaxlar eller rumsportaler och DeltaRobot integrerad webbserver för datainmatning / Det behövs ingen mjukvaruinstallation eller app. För PC, surfplatta eller smartmobil steg-(ST), DC- och EC-motorer med upp till 21 A toppströmmar och 48 V in-/utgångar, analoga ingångar, CANopen, ModbusTCP för anslutning till masterstyrningar som t.ex. Siemens eller Beckhoff

D3 motorstyrning
drylin® E motorstyrning D3
Motorstyrning för alla igus® DC-motorer

Enkla automatiseringar direkt på styrenheten utan mjukvara och PC. Drift med gränslägesbrytare eller via motorns strömupptagning. Vänster-/högergång och hastighetsreglering direkt på kåpan. Möjlighet till anslutning av externa brytare/joysticks. Olika driftlägen, joggdrift och kontinuerlig drift. Olika accelerationsramper kan ställas in. Försörjning via 24 V/2,5 A.

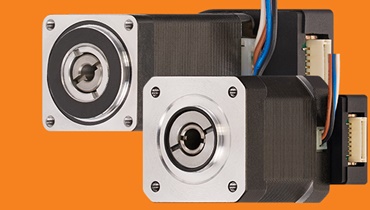

Stegmotor NEMA 17
drylin® E NEMA 17
Den lilla med mycket power

Denna lilla motor övertygar med ett bra vridmoment och höga varvtal. Klarar pålitligt snabba förflyttningar av mindre laster.

Stegmotor NEMA 23
drylin® E NEMA 23
Den kändaste stegmotorstorleken

Högt vridmoment och höga varvtal är dess fördelar. Denna motor är det bästa alternativet för de flesta applikationer med medelhöga laster.

Stegmotor NEMA 23XL
drylin® E NEMA 23XL
Powermotorn i mellanstorlek

En vidareutveckling av den typiska NEMA23 med ungefär dubbelt vridmoment. Monteringsmåtten är identiska med dem för NEMA23, vilket möjliggör en mycket flexibel användning.

Stegmotor NEMA 34
drylin® E NEMA 34
Kraftpaketet i stor storlek

Applikationer med högre laster möjliggörs med den största typserien. Tunga formatjusteringar eller överbyggnader med parallella dubbelaxlar är dess arbetsområde.

Spindelmotorer drylin® E
drylin® E - spindelmotorer

Används som stand-alone-lösning för kundkonstruktioner i trånga utrymmen.

Likströmsmotorer - enkel rotation
drylin® E - DC motorer

Enkla linjära rörelser kan genomföras med DC-motorer. Motorn kan drivas med ett batteri eller nätaggregat.

drylin® E motorer med pulsgivare P65/IP68
drylin® E - NEMA23 IP65 & IP68

Stegmotorerna IP65 (stänkvatten) och IP86 (under vatten) är optimalt lämpade för applikationer i fuktig miljö.

Stegmotor växel drylin® E
drylin® E - växel för stegmotorer

Tack vare växlarna kan tunga formatbyten eller lyftrörelser genomföras även med mindre motorer.

drylin® likströmsmotorer med skarp tandning

drylin® likströmsmotorer med skarp tandning

drylin® likströmsmotorer med skarp tandning

drylin® E adaptersatser för servomotorer

Adaptersatser för servomotorer

drylin® E adaptersatser för servomotorer

drylin® E linjärstyrning tillbehör

Spacer, motorfläns och koppling passande för respektive linjärbords- och motorkombination.

drylin® E linjärstyrning tillbehör

drylin® E - Änd- referenslägesbrytare

Ändläges-/referensbrytare passande till drylin® linjäraxlar.

drylin® E - Änd- referenslägesbrytare

GRW-0630 - högdynamisk vid låg last

Liten och lätt utskjutande axel för "pick & place" applikationer.

GRW-0630 - högdynamisk vid låg last

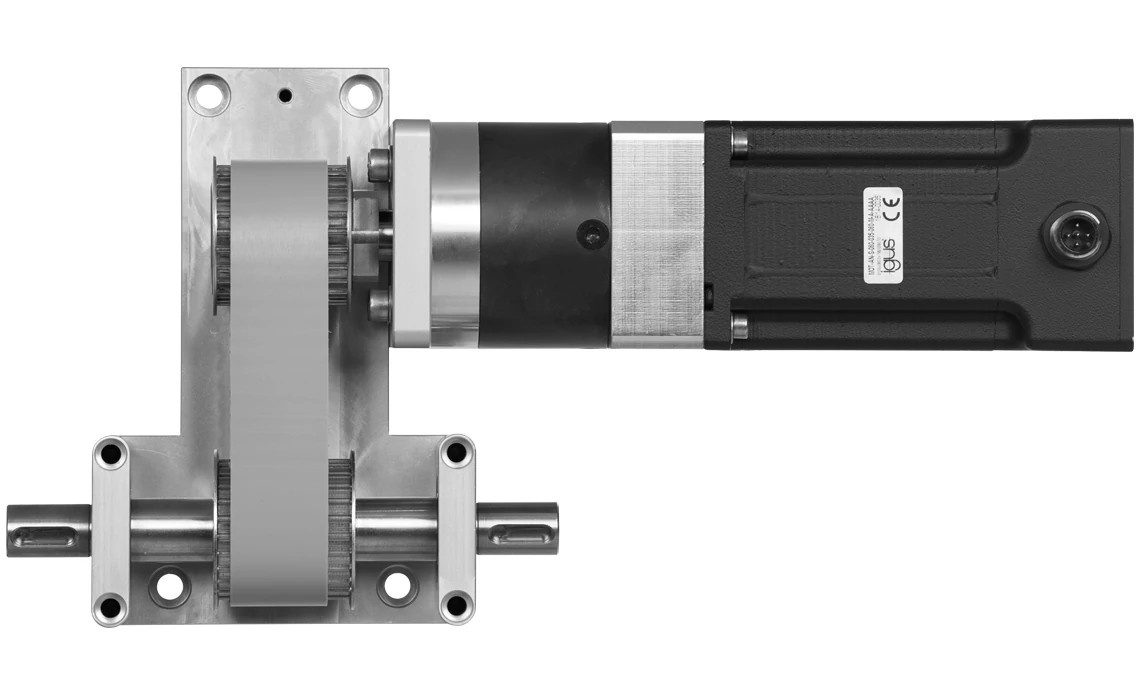

Gantry Drive drylin® E drivenhet för portaler

drylin® E drivenhet för portaler - platssparande för portalkonstruktioner

Gantry Drive drylin® E drivenhet för portaler

Stroke x2 for gantries ...

z axis with longer stroke for the lubrication-free drylin® boom arm axes

Stroke x2 for gantries ...

drylin® Q - griparaxlar

drylin® Q - griparaxlar, flytta komponenter på minimala utrymmen och med låg vikt.

drylin® Q - griparaxlar

drylin® E elektriska linjäraxlar med motor

drylin® E elektriska linjäraxlar med motor

drylin® E elektriska linjäraxlar med motor

drylin® E portaler sortiment

drylin® portaler yta, linje och rum

drylin® E portaler sortiment


A = igus® stegmotorer

kostnadseffektiv

underhållsfria

4 storlekar

15 varianter


B = klokoppling
C = motorfläns: anslutning för stegmotorer
D = vändning med kullager
E = kuggrem, trapetsgängad eller med hög gängstigning
F = glidfolier av underhållsfritt iglidur® J
G = smörjfri linjärstyrning genom polymerlager

Motorstorlek Motordata möjliga/rekommenderade axlar
kuggremmar
Spindel
NEMA17 Hållmoment Mo[Nm]=0,5
flänsmått 42mm
ZLW-0630
ZLW-1040
SAW-0630
SAW-1040
SHT-12
SLW-1040
SLW-1080
NEMA23 Hållmoment Mo[Nm]=2,0
flänsmått 56mm
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA23XL Hållmoment Mo[Nm]=3,5
flänsmått 60mm
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA34 Hållmoment Mo[Nm]=5,9
flänsmått 86mm
ZLW-1660 SHT-20
SLW-1660*
SLW-2080*

* = Vid förfrågan
