Linjäraxlar med kuggremsdrift

drylins linjäraxlar med kuggremsdrift lämpar sig för många positionerings- och justeringsuppgifter. Den linjära styrningen utförs av den smörjfria drylin W-profilstyrningen som drivs av en kuggrem. Slaglängden kan väljas individuellt. Tack vare den lätta konstruktionen med plast och aluminium är igus linjäraxlar med kuggremsdrift mycket effektiva tack vare sin låga masströghet.

Serien av linjära enheter med kuggremsdrift erbjuder den rätta lösningen både för trånga installationsutrymmen och i applikationer som kräver högt vridmomentstöd, både som fristående system och i portalstrukturer. Alla drylin kuggremsaxlar kan beställas konfigurerade och klara för anslutning till drylin e-step och likströmsmotorer. På den här sidan hittar du olika versioner av våra kuggremsaxlar. Om du inte hittar rätt axel hjälper våra experter dig gärna med råd.

Detta hittar på den här sidan:

▶ En överblick över våra kuggremsaxlar ▶
Fördelar med kuggremsaxlar ▶
En kuggremsaxels uppbyggnad

▶ Gratis konfigurator
▶ Applikationsexempel med kuggremsaxlar
▶ Gratis prov och whitepaper

En överblick över våra kuggremsaxlar

Här hittar du en översikt över vår produktportfölj av linjäraxlar med kuggrem. Oavsett om det är motroterande, kompakt eller som ett modulärt system - här hittar du rätt linjärenhet.

Kompakt utförande

Utför många positioneringsuppgifter
Möjlighet till motoranslutning
Platta konstruktionshöjder

Mer om det kompakta utförandet

Motlöpande positionering med linjäraxlar från igus

Motroterande positionering

Snabb höger/vänster-justering
Kompakt tack vare platt drylin W dubbelskena
Med vinkelfläns

Mer om de motgående linjäraxlarna

Branschspecifika kuggremsaxlar från igus

Branschspecifik serie

För applikationer ner till -30 °C (LT)
För användning under vatten (UW)
För kontakt med stänkvatten (SW)

Mer om den branschspecifika serien

Öppet byggsatssystem

Variabelt axelavstånd på 120/160/200 mm
Låg vikt med gasmatning i aluminium
Version i korrosionsbeständigt rostfritt stål

Mer om våra byggsatsaxlar

Utskjutande axel

Permanent monterad drivenhet
max. axiell belastning: 50 N
Lättvikt

Köp utskjutande axel ZAW-1040

Kuggremsaxel med motor

Definierade slaglängder (300/500/1000 mm)
Underhållsfri drift utan extern smörjning
Snabb montering

Köp elektriska kuggremsaxlar

Platt linjäraxel ZLN-40

Platt design med 27 mm höjd
Vertikal belastning på 30 N
Med NEMA-stegmotorer och EC/BLDC likströmsmotorer

Köp platt linjäraxel ZLN-40

Tandem-kuggremsaxel ZLWT

Kompakt tandemaxel med två kuggremmar i en enhet
Finns färdig för anslutning till motor & styrenhet
Med drylin® W utbyteslager

Köp tandem-kuggremsaxel

Econ kuggremsaxel

Tyst gång och platt design
Kuggrem med fjäderförspänning
Vridstyv anodiserad aluminiumprofil
Belastning upp till 20 N

Köp Econ kuggremsaxel

Fördelar med kuggremsaxlar

Om du letar efter en axel för höga hastigheter och dynamiska rörelser är kuggremsaxlar ofta förstahandsvalet. Här kan du se fördelarna med en linjär drivenhet med kuggrem jämfört med andra system:

100 % smörjfritt

Tyst drift

Låg konstruktion

Användning under vatten

Särskilt för kontinuerlig drift

Kostnadseffektiva

En kuggremsaxels uppbyggnad

En kuggremsaxel är ett mångsidigt system som används i olika applikationer. Här hittar du alla viktiga element som utgör strukturen för en kuggremsaxel.

1. Avböjning med spårkullager
Avböjningen är en viktig komponent i kuggremmens axel. Den gör det möjligt för kuggremmen att ändra riktning och säkerställer en rörelse med låg friktion. Spårkullager ger lågt rullmotstånd och hög lastkapacitet.

2. Smörjmedelsfri linjärstyrning tack vare polymera glidlager
Linjärstyrningen är ansvarig för den exakta styrningen av vagnen längs axeln. Här används smörjfria polymerglidlager. Dessa lager är underhållsfria, ljudlösa och motståndskraftiga mot föroreningar. De garanterar rörelse med låg friktion och hög positioneringsnoggrannhet.

3. Slid Sliden
är det rörliga elementet i kuggremsaxeln. Den glider längs linjärstyrningen och bär lasten. Beroende på applikation kan slider väljas i olika storlekar och utföranden.

4. Kuggrem av polyuretan (PU) eller neopren
Kuggremmen överför rörelsen från motorn till sliden. Kuggremmar av polyuretan (PU) och neopren är särskilt lämpliga material för detta ändamål. PU-kuggremmar har hög draghållfasthet, låg töjning och är resistenta mot olja och kemikalier. Kuggremmar av neopren är temperaturbeständiga och lämpar sig för applikationer i medeltemperaturområdet.

5. Aluminiumskena
Aluminiumskenan utgör grundstrukturen i kuggremsaxeln. Den är baserad på våra beprövade drylin W-skenor för linjärteknik. Tack vare materialet är skenan lätt, styv och korrosionsbeständig.

Konfigurator för drivteknik

Kundanpassade kuggremsaxlar enligt dina krav

När du har angett dina krav kan du använda onlinekonfiguratorn för drivteknik för att få linjära drivenheter med spindel-, kuggrems- eller kuggstångsdrivning som du kan konfigurera efter dina behov. Motorer, motorstyrningar och andra tillbehör till dina linjära ställdon kan också beställas direkt.

Snabb och enkel konfiguration
Valfria tillbehör
Detaljerad stycklista
Snabb leverans

Till konfiguratorn för drivteknik*Du kan också hitta förkonfigurerade linjärdrifter i vår onlinebutik.

Applikationsexempel med kuggremsaxlar

Offshore-robotar - inspektion, rengöring & reparation

Remotion är ett norskt företag som tillverkar robotar för olje- och gasindustrin offshore. Robotarna använder magnetteknik för att utföra riskfyllda arbetsuppgifter som inspektion, rengöring och reparation av strukturer både under och över vattenlinjen. Våra smörjfria lösningar för lager-, linjär- och drivteknik fungerar perfekt tillsammans och ger en lätt och robust lösning för användning i stänkvatten- och undervattensmiljöer.

Till applikationen

Drivteknik exempel på Remotion-applikation

3D-skrivare för betong l Smörjfri lösning i en dammig miljö

Användningen av cement i 3D-skrivare för betong skapar en hög dammbelastning som produkterna måste kunna stå emot. Dessutom krävs längsta möjliga livslängd och snabbt underhåll. Våra lagerlösningar och smörjfria linjärdrifter säkerställer en lång livslängd trots smutsbelastningen.

Till applikationen

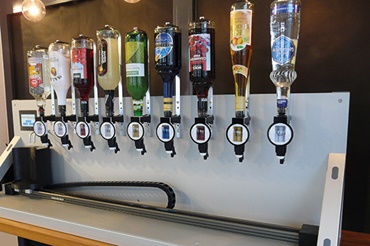

Elektrisk drivteknik i ett automatiserat positioneringssystem

Till skillnad från de välkända kullagren med recirkulerande kulor arbetar drylin® linjära glidlager med glidelement. Den här applikationsöversikten visar ett brett spektrum av applikationer för underhållsfria linjära drivenheter från drylin®-programmet.

Till applikationen

Fler applikationsexempel

Här hittar du många fler applikationsexempel från våra kunder från alla branscher. Upptäck i vilka applikationer de linjärenheterna från igus® redan har använts överallt.

Till applikationsexemplen

Gratis prov och whitepaper

Spindelmönster i miniatyr

Beställ din drylin® miniatyrlinjärmodul i ett praktiskt glasögonfodral nu och se våra spindelaxlar med egna ögon.

Begär varuprov

Ladda ner whitepaper

Linjär axel med spindeldrivning eller kuggrem? Ta reda på när det lönar sig att använda olika drivelement.

Ladda ner whitepaper

Ytterligare information om kuggremsaxlar

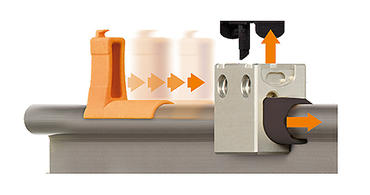

Finns det ett snabbt och enkelt underhållsalternativ?

Smart och tidsbesparande
byte av glidlagerfilm Det innovativa huslagret WJ200UMA från drylin W-sortimentet gör det ännu enklare att byta glidlagerfilm på ditt linjära system med kuggremsdrift utan större demonteringsarbete. Med hjälp av det medföljande verktyget kan glidlagerfilmen bytas ut på några sekunder. Detta sparar värdefull tid och kostnader!

Direkt och smart underhåll på skenan
Slitstarkt glidelement tillverkat av iglidur J200

Köp huslager WJ200UMA

Vilka är de tekniska specifikationerna för linjärenheterna med kuggremsdrift?

Tekniska data: Linjäraxlar med kuggremsdrift

Material för kuggrem?
Max. slaglängd?
Vikt utan slaglängd?
Här hittar du svar på viktiga tekniska frågor och en översikt över alla data

Till tekniska data

Vilka motorer kan jag ansluta till kuggremsaxlarna?

Automation med stegmotorer, likströmsmotorer och EC/BLDC-motorer
igus erbjuder ett brett utbud av elektriska motorer för linjära axlar och hanteringsteknik i allmänhet. Hybridstegmotorer eller likströmsmotorer används i spindel-, kuggrems- och kuggstångsdrivningar. Elmotorerna kompletterar igus sortiment inom automationsteknik. Hela hanteringssystem kan konfigureras i kombination med linjäraxlar med kuggremsdrift.

Mer om elmotorer

Drivmoment och belastning

drylin® ZLW -
Axlar med kuggrem Här hittar du information om drivmoment och belastning för ZLW kuggremsaxlar.

drylin® ZLW - drivmoment och belastning
