iglidur® L350 - materialdata

Materialtabell

Allmänna egenskaper	Enhet	iglidur® L350	Provningsmetod
Densitet	g/cm³	1,54
Färg		mörkgrå
Max. fuktupptagning vid 23 °C/50 % r. F.	Vikt-%	0,4	DIN 53495
Max. vattenupptagning	Vikt-%	1,4
Glidfriktionskoefficient, dynamisk, mot stål	µ	0,07 – 0,18
pv-värde, max. (torrt)	MPa x m/s	3,00
Mekaniska egenskaper
Elasticitetsmodul E	MPa	15.882	DIN 53457
Böjhållfasthet vid +20 °C	MPa	210	DIN 53452
Tryckhållfasthet	MPa	210
Maximalt rekommenderat yttryck (20 °C)	MPa	59
Shore D hårdhet		80	DIN 53505
Fysikaliska och termiska egenskaper
Max. långvarig användningstemperatur	°C	+180
Max. kortvarig användningstemperatur	°C	+210
Min. användningstemperatur	°C	-100
Värmeledningsförmåga	[W/m x K]	0,61	ASTM C 177
Värmeutvidgningskoefficient (vid 23°C)	[K^-1 x 10^-5]	7	DIN 53752
Elektriska egenskaper
Resistivitet	Ωcm	> 10⁵	DIN IEC 93
Ytmotstånd	Ω	> 10⁵	DIN 53482

Tabell 01: Materialtabell iglidur® L350

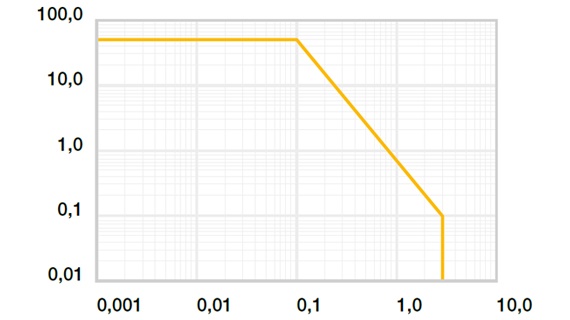

Bild 01: Tillåtna pv-värden för iglidur® L350 glidlager

pv-värden för iglidur® L350

Med iglidur® L350 har du tillgång till ytterligare ett smörj- och underhållsfritt iglidur® material, som är konstruerat för höga varvtal. På grund av den låga värmeutvidgningen och den låga fuktupptagningen kan lager med mycket litet basspel tillverkas. iglidur® L350 passar framför allt för användning i ventilatorer, fläktar och elmotorer – och det till ytterligare reducerade kostnader.

Bild 01: Tillåtna pv-värden för iglidur® L350 glidlager med 1 mm väggtjocklek i torr drift mot en stålaxel, vid +20 °C, monterat i ett stålhus.

X = glidhastighet [m/s], Y = belastning [MPa]

Medium	Beständighet
Alkoholer	+
Kolväten	+ till 0
Fetter, oljor, inga additiv tillsatta	+
Motorbränslen	+
utspädda syror	+
starka syror	+
utspädda baser	+
starka baser	+

Tabell 02: Materialbeständighet för iglidur® L350 i rumstemperatur [+20 °C]
+ beständigt 0 begränsat beständigt - ej beständigt

Elektriska egenskaper

Resistivitet	> 10⁵ Ωcm
Ytmotstånd	> 10⁵ Ω

Tabell 03: Elektriska egenskaper hos iglidur® L350

Fuktupptagning

Den mycket låga fuktupptagningen på 0,4 viktprocent i normalt klimat och 1,4 viktprocent maximal vattenupptagning möjliggör permanent användning i hög fuktighet resp. flytande medier.

Vakuum

I vakuum evaporerar befintlig fuktighet. P.g.a. den låga vattenupptagningen är dock användning i vakuum möjlig.

Radioaktiv strålning

Glidlager av iglidur® L350 är strålningsbeständiga t.o.m. en strålningsintensitet på 2 · 10 Gy. Högre strålning angriper materialet och kan leda till att värdena för de mekaniska egenskaperna sjunker märkbart.

UV-beständighet

Materialegenskaperna hos iglidur® L350 glidlager förändras inte av UV-strålning och andra väderförhållanden.

Mekaniska egenskaper

Med stigande temperatur sjunker tryckhållfastheten för iglidur® L350 glidlager. Bild 02 visar det här sambandet. Det maximalt rekommenderade yttrycket utgör en mekanisk materialparameter. Tribologiska slutsatser kan inte dras av detta.

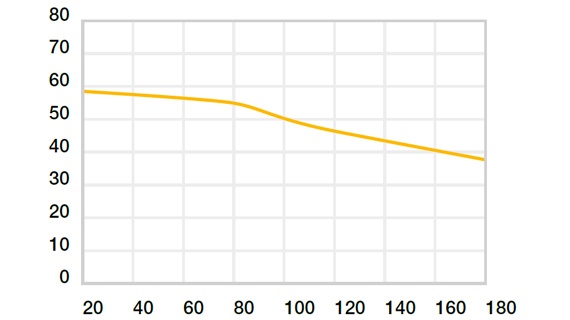

Bild 02: Maximalt rekommenderat yttryck beroende av temperaturen (59 MPa vid +20 °C)

X = temperatur [°C], Y = belastning [MPa]

Deformation under belastning och temperatur

Bild 03 visar den elastiska deformationen hos iglidur® L350 vid radiell belastning. Under det maximalt rekommenderade yttrycket på 59 MPa och i rumstemperatur är deformationen mindre än 2,5 %. En plastisk deformation är försumbar upp till det här värdet. Deformationen beror dock även på belastningens varaktighet.

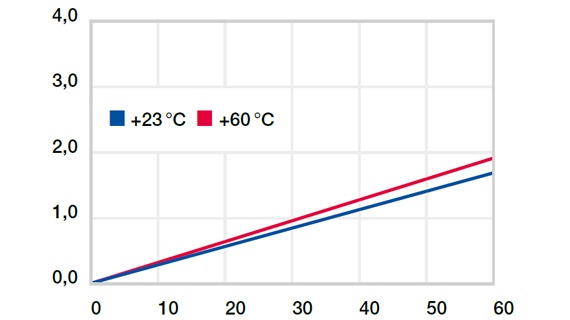

Bild 03: Deformation under belastning och temperatur

X = belastning [MPa], Y = deformation [%]

Maximal glidhastighet

m/s	roterande	oscillerande	linjärt
kontinuerligt	3,0	1,5	4,0
kortvarigt	4,0	3,0	6,0

Tabell 04: Max. glidhastighet för iglidur® L350

Tillåtna glidhastigheter

iglidur® L350 har utvecklats just för höga glidhastigheter
vid låg belastning. Genom den höga
temperaturbeständigheten hos iglidur® L350 har den fysikaliska
gränsen, som bestäms av värmealstringen i lagret,
, stigit mycket kraftigt. Dessutom möjliggör den mycket
låga nötningen de långa glidvägar som snabbt kan uppnås vid höga
periferihastigheter. De maximala
hastigheterna framgår av vidstående tabell.

iglidur® L350	Användningstemperatur
min.	- 100 °C
max., kontinuerligt	+ 180 °C
max., kortvarigt	+ 210 °C
måste säkras axiellt från	+ 140 °C

Tabell 05: Temperaturgränser för iglidur® L350

Temperaturer

Kortvarigt kan iglidur® L350 glidlager användas upp till temperaturer på +210 °C. Tänk på att en mekanisk säkring av lagren rekommenderas fr.o.m. temperaturer på +140 °C.Högre temperaturer kan göra att glidlagren förlorar presspassningen och rör sig i sätet.

Friktionskoefficienter beroende av hastigheten

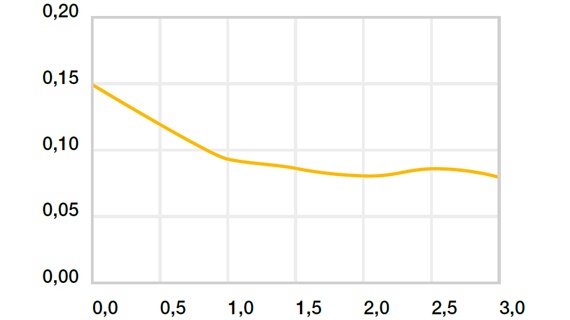

Bild 04: Friktionskoefficienter beroende av glidhastigheten, p = 0,75 MPa

X = glidhastighet [m/s] {HA} Y = friktionskoefficient μ

Friktion och nötning

Den mycket låga friktionskoefficienten förblir mycket konstant låg även vid höga hastigheter. Bild 04 visar det här sambandet på en stålaxel vid 0,75 MPa yttryck.

iglidur® A300	torr	Fett	Olja	Vatten
Friktionskoefficienter µ	0,07 - 0,18	0,06	0,04	0,03

Tabell 06: Friktonskoefficienter för iglidur® A350 mot stål (Ra = 1 μm, 50 HRC)

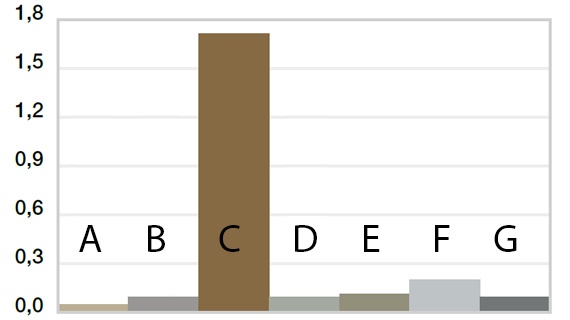

Bild 05: Nötning, roterande applikation med olika axelmaterial, p = 1 MPa, v = 0,3 m/s

Y = nötning [μm/km]

Axelmaterial

Bild 05 visar en jämförelse av nötningen hos ett sintrat lager och lager av materialen iglidur® L500 och L350. Fr.o.m. en glidhastighet på 1,5 m/s stiger nötningen hos det det sintrade lagret exponentiellt, medan glidlager av iglidur® uppvisar en näst intill konstant låg nötning upp till över 3 m/s.

A = aluminium, hårdanodiserat
B = automatstål
C = Cf53
D = Cf53, hårdförkromat
E = St37
F = V2A
G = X90

axelmaterial

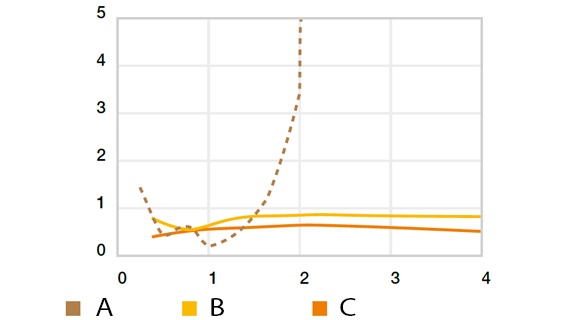

Bild 06: Roterande nötning mot Cf53, p = 0,25 MPa, T = +23 °C

X = glidhastighet, [m/s], Y = nötningshastighet [μm/km]
A = sintrat lager, B = iglidur® L350, C = iglidur® L500

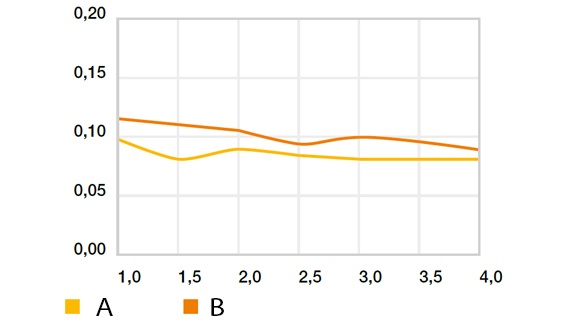

Bild 07: Roterande friktionskoefficient – "high speed“ mot Cf53, p = 1 MPa (utom iglidur® L250), T = +23 °C

X = glidhastighet [m/s], Y = friktionskoefficient [μ]
A = iglidur® L350, B = iglidur® L500

Diameter d1 [mm]	Axel h9 [mm]	iglidur® A350 F10 [mm]	Hus H7 [mm]
till 3	+0,000 +0,010	+0,006 +0,046	–0,025 +0,000
> 3 till 6	+0,000 +0,012	+0,010 +0,058	–0,030 +0,000
> 6 till 10	+0,000 +0,015	+0,013 +0,071	–0,036 +0,000
> 10 till 18	+0,000 +0,018	+0,016 +0,086	–0,043 +0,000
> 18 till 30	+0,000 +0,021	+0,020 +0,104	–0,052 +0,000
> 30 till 50	+0,000 +0,025	+0,025 +0,125	–0,062 +0,000
> 50 till 80	+0,000 +0,030	+0,030 +0,150	–0,074 +0,000
> 80 till 120	+0,000 +0,035	+0,036 +0,176	–0,087 +0,000
> 120 till 180	+0,000 +0,040	+0,043 +0,203	+0,000 +0,100

Tabell 07: Viktiga toleranser enligt ISO 3547-1 efter inpressningen

Monteringstoleranser

iglidur® L350 glidlager är standardlager för axlar med h-tolerans (minst h9 rekommenderas). Lagren är konstruerade för inpressning i ett säte med H7-tolerans. Efter montering i ett säte med nominellt mått inställer sig lagrets innerdiameter automatiskt med F10-tolerans. Vid vissa mått avviker toleransen från detta beroende av väggtjockleken (se leveransprogammet).
