iglidur® Q290 - Materialdata

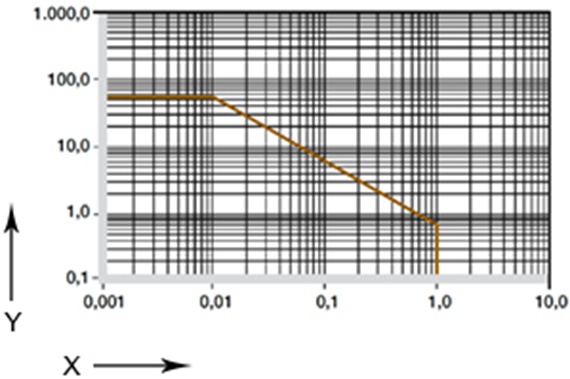

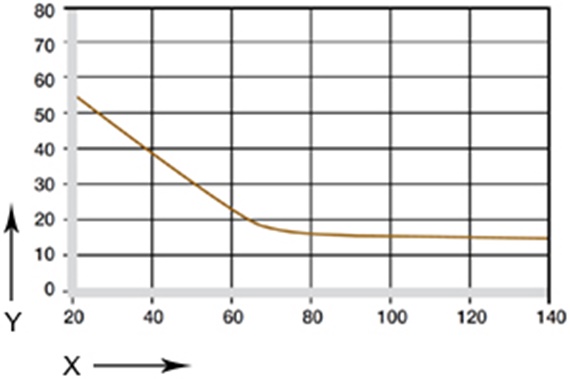

Bild 02: Det maximalt rekommenderade yttryckets beroende på temperaturen (55 MPa vid +20 °C)

X = temperatur [°C]
Y = last [MPa]

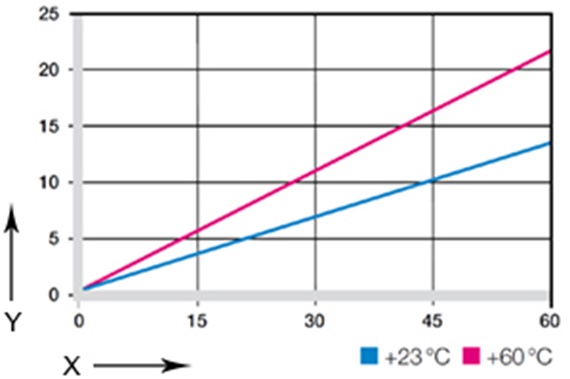

Bild 03: Deformering under belastning och temperaturer

X = last [MPa]
Y = deformeringen[%]

Mekaniska egenskaper

Med stigande temperaturer avtar tryckhållfastheten hos iglidur® Q290 glidlager. Bild 02 tydliggör detta samband. Vid den kortvarigt tillåtna användningstemperaturen +180 °C ligger det tillåtna yttrycket fortfarande över 10 MPa. Det maximalt rekommenderade yttrycket utgör en mekanisk materialparameter. Slutsatser om tribologin kan inte dras.

m/s	roterande	oscillerande	linjär
kontinuerlig	0,8	0,6	1
kortfristigt	2	1,4	2

Tabell 02: Maximala glidhastigheter

Tillåtna glidhastigheter

De typiska applikationerna för iglidur® Q290 glidlager är medelhögt till högt belastade svängrörelser med inte allt för höga hastigheter. Oberoende av detta kan även höga maxhastigheter uppnås. De hastigheter som anges i tabell 03 är gränsvärden för låg lagerbelastning. De säger ingenting om nötningsbeständigheten vid de här parametrarna.

temperaturer

Den övre användningstemperaturen på +140 °C möjliggör användning av iglidur® Q290 t.ex. i typiska applikationer inom jordbruks-, nyttofordons- eller byggmaskinsektorn. Fr.o.m. en användningstemperatur på +80 °C krävs en extra axiell säkring av lagren, eftersom endast presspassningen då inte räcker till.

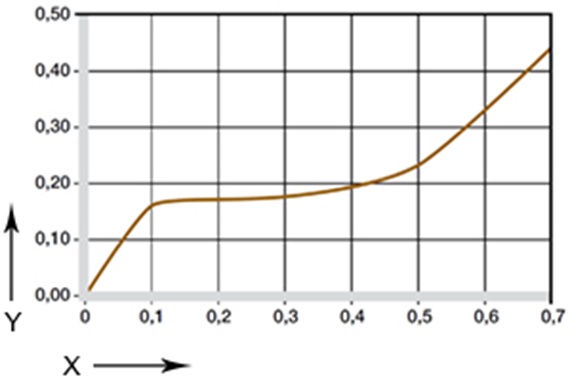

Bild 04: Friktionskoefficienter beroende av glidhastigheten, p = 0,75 MPa

X = glidhastighet [m/s]
Y = friktionskoefficient μ

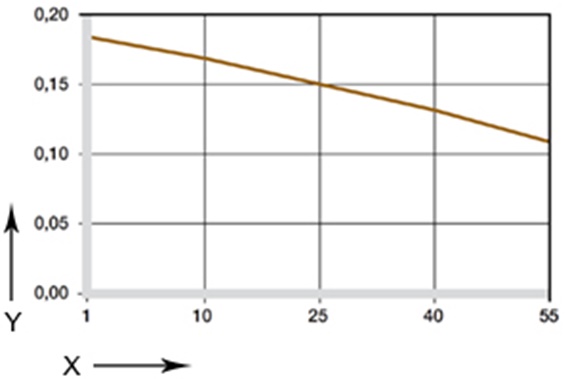

Bild 05: Friktionskoefficienter beroende av belastningen, v = 0,01 m/s

X = last [MPa]
Y = friktionskoefficient μ

Friktion och nötning

Man måste tänka på att en grov motlöpspartner medför ökad friktion. Friktionskoefficienten för iglidur® Q290 ökar likaså med stigande hastighet.

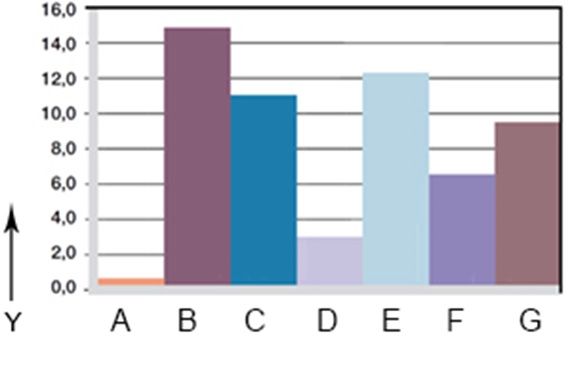

Bild 06: Slitage, roterande applikation med olika axelmaterial, p = 1 MPa, v = 0,3 m/s

X = axelmaterial
Y = förslitning [μm/km]

A = Alu, hårdanodiserat
B = automatstål
C = Cf53
D = Cf53, hårdförkromade
E = St37
F = V2A
G = X90

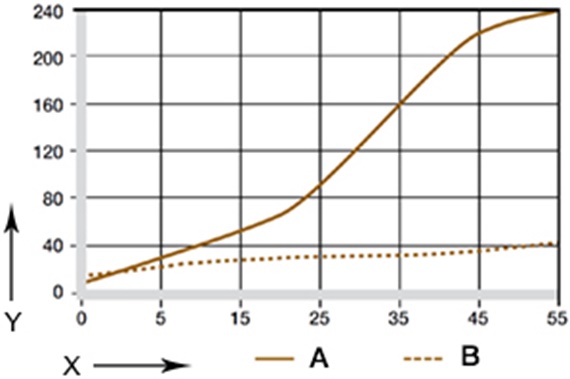

axelmaterial

Generellt rekommenderas användning av härdade axlar vid högre laster fr.o.m. ca 10 MPa. Detta är emellertid inte vanligt i praktiken, speciellt inte i kombination med korrosionsbeständig ytbehandling. Därför får materialet iglidur® Q290 stor betydelse i sådana applikationer.

medium	Beständighet
Alkoholer	+ till 0
Kolväten	+
fett, olja, inte additivt	+
Drivmedel	+
utspädda syror	0 till -
Starka syror	-
utspädda alkalier	+
starka alkalier	+ till 0

+ beständigt      0 begränsat beständigt      - ej beständigt
Alla uppgifter i rumstemperatur [20 °C]
Tabell 05: Kemikaliebeständighet för iglidur® A290

Elektriska egenskaper

specifikt genomgångsmotstånd	> 1012 Ωcm
Ytmotstånd	> 1012 Ω

radioaktiv strålning

Glidlager av iglidur® Q290 är strålningbeständiga upp till en strålningsintensitet på 3 · 102 Gy.


UV beständighet

iglidur® Q290 glidlager har god beständighet mot UV-strålning och annan väderpåverkan.


Vakuum

I vakuum evaporerar fukten. Användning i vakuum är endast begränsat möjlig.


fuktighetsabsorption

Fuktupptagningen för iglidur® Q290 glidlager är 3,0 viktprocent i normalt klimat. Mättnadsgränsen i vatten ligger på 9,3 procentenheter.

Diameter d1 [mm]	Axel h9 [mm]	iglidur® A290 D11 [mm]	Kåpa H7 [mm]
till 3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 bis 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 bis 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 bis 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 bis 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 bis 50	0 - 0,062	+0,080 +0,240	0 +0,025

Tabell 07: Viktiga toleranser för iglidur® A290 glidlager enligt ISO 3547-1 efter inpressning

Monteringstoleranser

iglidur® Q290 glidlager är standardlager för axlar med h-tolerans (minst h9 rekommenderas). Lagren är konstruerade för inpressning i en hållare med tolerans H7. Efter montering i en hållare med nominellt mått antar lagrens innerdiameter automatiskt toleransen E10. Vid vissa mått avviker toleransen från detta beroende av väggtjockleken (se leveransprogram).
