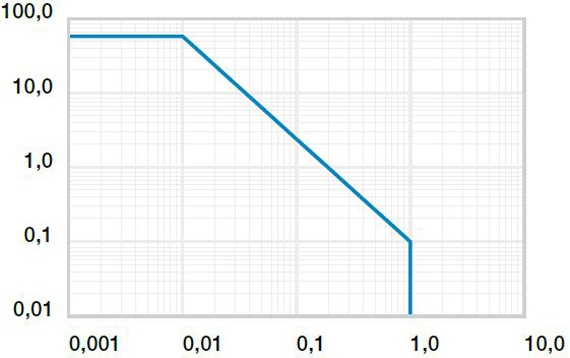

iglidur® P230 - materialdata

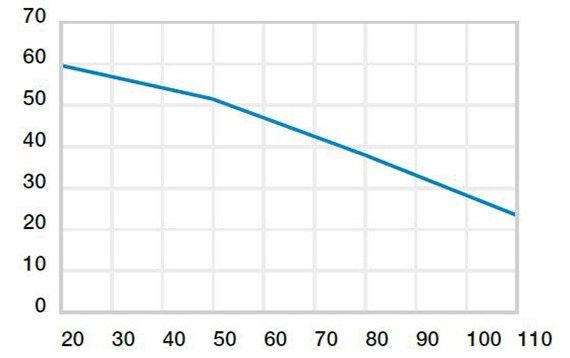

Bild 02: Maximalt rekommenderat yttryck beroende av temperaturen (60 MPa vid +20 °C)

X = temperatur [°C]
Y = belastning [MPa]

Mekaniska egenskaper

Med stigande temperatur avtar tryckhållfastheten för iglidur® P230 glidlager. Bild 02 visar det här sambandet. Det maximalt rekommenderade yttrycket utgör en mekanisk materialparameter. Tribologiska slutsatser kan inte dras av detta.

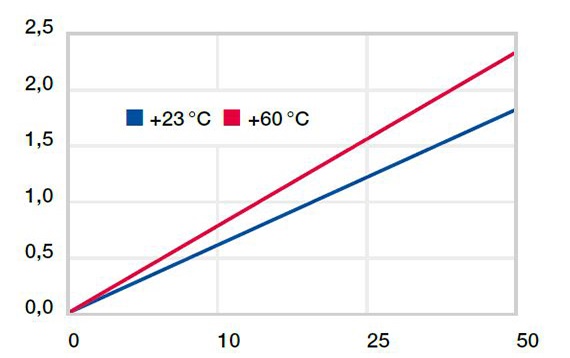

Bild 03: Deformation under belastning och temperatur

X = belastning [MPa]
Y = deformation [%]

Bild 03 visar den elastiska deformationen hos iglidur® P230 vid radiell belastning. Under det maximalt rekommenderade yttrycket på 60 MPa och i rumstemperatur är deformationen mindre än 3 %. En plastisk deformation är försumbar upp till det här värdet. Deformationen beror dock även på belastningens varaktighet.

Maximal glidhastighet

m/s	roterande	oscillerande	linjärt
kontinuerligt	1,0	0,7	3,0
kortvarigt	2,0	1,4	4,0

Tabell 02: Maximal glidhastighet

Tillåtna glidhastigheter

iglidur® P230 har utvecklats för låga till medelhöga ythastigheter. I kontinuerlig drift är en maximal hastighet på 1,0 m/s (roterande) resp. 3,0 m/s (linjärt) tillåten. De maximivärden som anges i tabell 02 kan bara uppnås vid låg tryckkraft. P.g.a. friktion kan temperaturen vid de angivna hastigheterna öka upp till gränsen för den kontinuerligt tillåtna temperaturen. I praktiken kan dessa gränsvärden inte alltid uppnås p.g.a. växelverkan mellan olika faktorer.

iglidur® P230	Användningstemperatur
min.	-30°C
max., kontinuerligt	+110°C
max., kortvarigt	+180°C
måste säkras axiellt från	+100°C

Tabell 03: Temperaturgränser

Temperatur

Även tack vare sin maximala kontinuerliga användningstemperatur på +110 °C passar iglidur® P230 för ett brett spektrum av applikationer. Om ännu högre temperatur krävs, så står t.ex. bästsäljaren iglidur® G (+130 °C) och det nya standardmaterialet iglidur® G1 (+180 °C) till förfogande. De temperaturer som råder i lagersystemet påverkar även lagerslitaget. Med stigande temperatur ökar nötningen. En extra säkring krävs vid temperaturer över +100 °C.

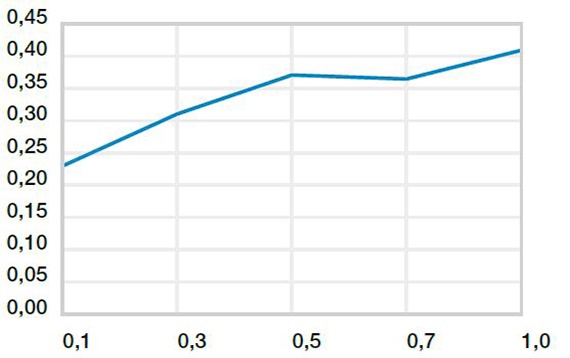

Bild 04: Friktionskoefficienter beroende av glidhastigheten, p = 1 MPa

X = glidhastighet [m/s]
Y = friktionskoefficient μ

Friktion och nötning

Liksom nötningsbeständigheten förändras även friktionskoefficienten μ med belastningen (bild 04).


iglidur® P230	torr	Fett	Olja	Vatten
Friktionskoefficienter µ	0,13 - 0,32	0,09	0,04	0,04

Tabell 04: Friktionskoefficienter mot stål
(Ra = 1 µm, 50 HRC)

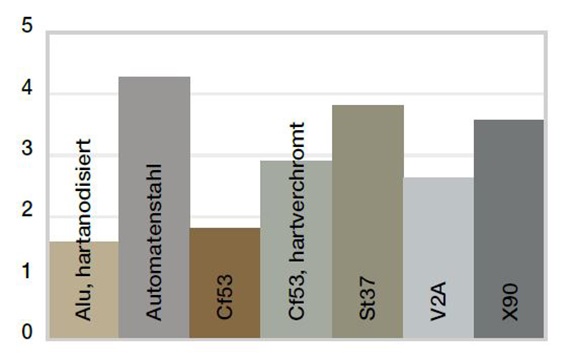

Bild 05: Nötning, roterande med olika axelmaterial, p = 1 MPa, v = 0,3 m/s

X = axelmaterial
Y = nötning [μm/km]

Axelmaterial

Bild 05 visar ett utdrag ur resultaten av tester med olika axelmaterial som har genomförts med glidlager av iglidur® P230. Vid roterande rörelser med 1 MPa radiell last är nötningen låg på alla axlar, varvid de "mjuka" axeltyperna har högre nötningshastigheter. En jämförelse mellan svängning och rotation (bild 06) visar mindre skillnader än för många andra iglidur® material. Begränsningen hos iglidur® P230 framgår tydligt vid låga till medelhöga laster.

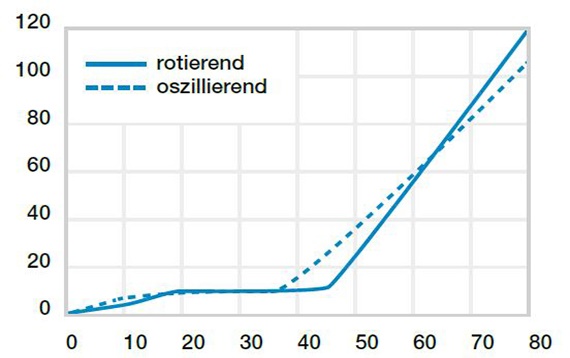

Bild 06: Nötning vid oscillerande och roterande applikationer med Cf53, härdat, slipat, beroende av belastningen.

X = belastning [MPa]
Y= nötning [μm/km]

Kemikalier	Beständighet
Alkoholer	+ till 0
Kolväten	+
Fetter, oljor, inga additiv tillsatta	+
Motorbränslen	+
utspädda syror	+
starka syror	+
utspädda baser	+
starka baser	+

+ beständigt      0 begränsat beständigt      - ej beständigt

Alla uppgifter gäller i rumstemperatur [+20 °C]
Tabell 04: Kemikaliebeständighet

Fuktupptagning

Fuktupptagningen hos iglidur® P230 glidlager är ca 0,1 viktprocent i normalt klimat. Mättnadsgränsen i vatten ligger på 0,3 viktprocent. Den här låga fuktupptagningen ligger klart under värdena för iglidur® M250 och iglidur® G.

Radioaktiv strålning

Glidlager av iglidur® P230 är begränsat användbara under radioaktiv strålning. De är beständiga upp till en strålningsintensitet på 3 · 10² Gy.

UV-beständighet

iglidur® P230 lager har en bra beständighet mot UV-strålning.

Vakuum

I vakuum evaporerar fuktighet som eventuellt finns. Vakuum är endast möjlig för torra lager av iglidur® P230.

Elektriska egenskaper

iglidur® P glidlager är elektriskt isolerande.

Resistivitet	> 1012 Ωcm
Ytmotstånd	> 1011 Ω

Ø d1 [mm]	Hus H7 [mm]	Glidlager E10 [mm]	Axel h9 [mm]
till 3	+0,000 +0,010	+0,014 +0,054	-0,025 +0,000
> 3 till 6	+0,000 +0,012	+0,020 +0,068	-0,030 +0,000
> 6 till 10	+0,000 +0,015	+0,025 +0,083	-0,036 +0,000
> 10 till 18	+0,000 +0,018	+0,032 +0,102	-0,043 +0,000
> 18 till 30	+0,000 +0,021	+0,040 +0,124	-0,052 +0,000
> 30 till 50	+0,000 +0,025	+0,050 +0,150	-0,062 +0,000
> 50 till 80	+0,000 +0,030	+0,060 +0,180	-0,074 +0,000
> 80 till 120	+0,000 +0,035	+0,072 +0,212	-0,087 +0,000
> 120 till 180	+0,000 +0,040	+0,085 +0,245	-0,100 +0,000

Tabell 05: Viktiga toleranser enligt ISO 3547-1 efter inpressningen



Monteringstoleranser

iglidur® P230 glidlager är standardlager för axlar med h-tolerans (minst h9 rekommenderas). Lagren är konstruerade för inpressning i ett säte med H7-tolerans. Efter montering i ett säte med nominellt mått inställer sig lagrens angivna innerdiameter automatiskt med E10-tolerans. Vid vissa mått avviker toleransen från detta beroende av väggtjockleken (se leveransprogammet).
