Rullkedjor - rullar istället för att glida

Energieketten herkömmlicher Bauweise werden auf langen Verfahrwegen in der Betriebsart gleitend betrieben. Die technischen Grenzen dieser Bertiebsart zu erweitern, ist der Auslöser zur Entwicklung der Rollen-Energieketten gewesen. Die igus® Rollen-Energieketten sind prädestiniert für Anwendungen, bei denen lange Verfahrwege bei hohen Geschwindigkeiten realisiert werden müssen. Dies ist zum Beispiel bei Zieleinlaufkameras oder in der Fördertechnik häufig der Fall. Auch bei langsameren Anwendungen im Kranbereich oder bei Verschiebeanlagen lassen sich durch die niedrigen Reibwerte des Systems Kosten einsparen, da die Dimensionierung der Antriebe wesentlich kleiner ausfallen kann.

Wann nehme ich eine Rollen-Energiekette?
Bei langen Verfahrwegen mit über 100 m Verfahrweg und hohen Leitungszusatzlasten, in Verbindung mit Beschleunigungen von mehr als 1m/sec2, haben sich immer höhere Zug-/Schubkräfte bei gleitenden Energieketten für Krane ergeben.

Wie häufig müssen die Rollen an einem Kabelschleppsystem geschmiert oder getauscht werden?

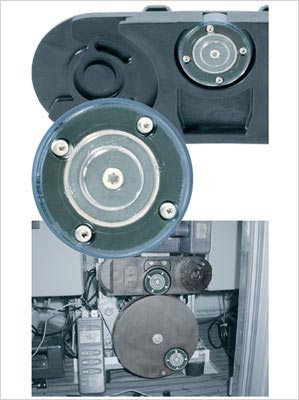

Bei der Lebensdauer von Rollen einer Energieführung kommt es generell auf das Rollenmaterial und der äußeren Umgebung an. Freilaufende oder ungeschützte Rollen sind für äußere Einflüsse anfällig. Bei Energiekettensystemen sind Rollen in das Kettenglied integriert und mit einem seewasserfesten Fett „lebensdauergeschmiert“. Ein Austausch bei so einem System ist über die gesamte Lebensdauer nicht erforderlich.

Kann ich die E4/4 Rollenkette auch in der Werkzeugmaschine verwenden?
Bekannt ist die E4/4 Rollenkette unter anderem aus der Kranindustrie. Aber was hat das mit der Werkzeugmaschine zu tun? Hohe Lasten, lange Verfahrwege und ein dynamisches Verhalten, diese Beschreibung trifft auch häufig auf x-Achsen in Werkzeugmaschinen zu. Die Rollenkette 5050RHD ermöglicht zum Beispiel Verfahrwege von 10-800 m bei einer maximalen Zusatzlast von 30 kg/m. Dabei ist diese Kette mit einer Innenhöhe von 80 mm immer noch dynamisch einsetzbar. So beträgt amax 50 m/s² und vmax 6 m/s.

Passt die E4/4 Rollenkette zu meiner Maschine?
Damit diese auch zu Ihrer Maschine passt, haben wir vier verschiedene Innenhöhen, bis zu 7 Radien, bis zu 42 Breiten, zwei verstärkte Varianten und alles noch als e-rohr ab Lager verfügbar. Um bei der Auslegung sicher zu sein, dass die Kette optimal eingesetzt ist, empfehlen wir die Auslegung durch einen Experten von igus. Dieser prüft die Befüllung sorgfältig und legt auch die zugehörige Rinne direkt für Sie aus. Zudem können wir in den meisten Fällen aufgrund unserer Testdaten eine verlässliche Lebensdauervorhersage treffen, die Ihnen und Ihrer Anlage Sicherheit gibt.
Zusammengefasst bedeutet das, dass die E4/4 Rollenkette ein erprobtes System ist. Sie kann also problemlos überall dort eingesetzt werden wo die technischen Parameter erfüllt werden.
