Slitstarka 3D-printade gängmuttrar

18 gånger mer nötningsbeständiga än konventionella 3D-utskriftsplaster

► Konfigurera trapetsgängmutter-CAD på 60 s online
► Snabb tillverkning: klar för leverans inom 1 till 3 dagar
► Ingen minsta beställningsmängd: från 1 till 10 000 stycken

Snabb beställning i 3D-utskriftstjänsten: Ladda upp skruvmutter-CAD nu och beräkna priset.


► Fungerar inte uppladdningen? Klicka här för att starta uppladdning direkt i verktyget för 3D-utskrifter.
► Hur fungerar 3D-utskriftstjänsten?
Ladda upp en exempelmodell och testa vår online 3D-utskriftstjänst

Konfigurera och beställ 3D-printade gängor online

Konfigurator för trapetsgängade muttrar

CAD-konfigurator för gängor
  • Grundformer finns som mall
  • Med eller utan fläns
  • Inga förkunskaper krävs (instruktion)
CAD-konfigurator för gängade muttrar

Beställ prov på gängmuttrar

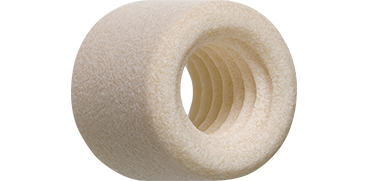

3D-printad gängmutter med varuprov Testa våra 3D-printade gängmuttrar själv med ett gratis varuprov
Beställ varuprov nu

Konstruktionsanvisningar

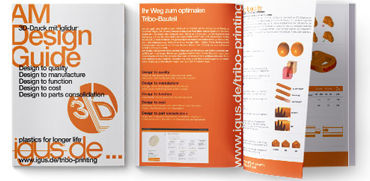

Design- och konstruktionsguide för 3D-printing Vad måste man tänka på när det gäller konstruktionen av gängmodeller som ska 3D-printas?
Ladda ner designguiden för 3D-printing

3D-printad gänga i nötningstest

Test av 3D-printade gängor

Testparametrar:

  • Vridmoment: 129 Nm
  • Slaglängd: 370 mm
  • Hastighet: 290 varv/min
  • Testperiod: 2 veckor

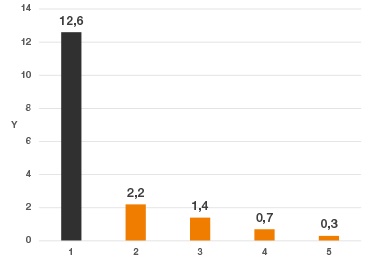

3D-printade gängor jämförelse med ABS Y = nötningshastighet [mg/km] (lägre är bättre) 1. ABS (FDM)
2. iglidur® I180 (FDM)
3. iglidur® J260 (FDM)
4. iglidur® I3 (SLS)
5. iglidur® J formsprutad

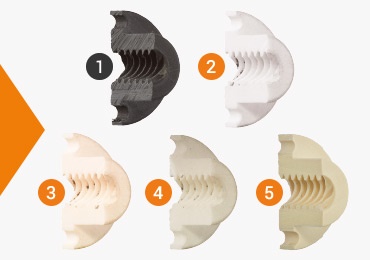

3D-printad gängmutter test Testresultat:
I detta test är nötningsbeständigheten 6 till 18 gånger högre än konventionella material, beroende på 3D-utskriftsmaterialet och metoden för igus 3D-utskriftsmaterial.

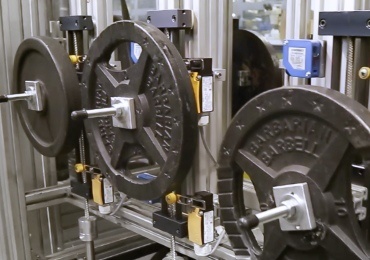

Provningsutrustning med 3D-printade drivmuttrar i testlabbet


Tom Krause, chef för affärsområdet additiv tillverkning på igus, visar nötningsprovningen med 3D-printade drivmuttrar i en linjär applikation.

En drivmutter av vanligt ABS-material sätts på prov och jämförs med en drivmutter av igus' optimerade material med torrsmörjmedel iglidur I3.

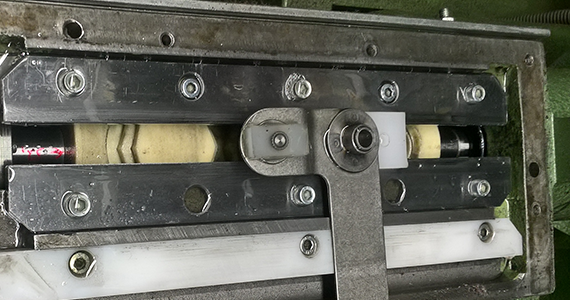

Våra kunders applikationer

Smörjfri gängteknik från världens största webbshop för gängor

Gängdrifter av iglidur plaster Trapetsgängor, gängor med stor stigning och metriska gängor av iglidur högpresterande plaster lagerförs i över 5 000 varianter. Upptäck drylin katalogdelar, speciallösningar och konfiguratorer för gängor, gängade muttrar och skruvdrifter som kompletta lösningar.

dryspin gängteknik: Hög verkningsgrad och låg nötning
Den patenterade dryspin tekniken med stor stigning har utvecklats av igus och har en mängd olika fördelar jämfört med vanliga gängor med stor stigning:
  • Den trubbiga flankvinkeln omvandlar effektivt den införda kraften till en translatorisk rörelse.
  • Tack vare de anpassade geometrierna i plastmutter och spindel har gängor med stor stigning en särskilt lång livslängd och hög effektivitet.
  • Med hjälp av den rundade kuggflanksgeometrin löper gängsystemen nästan ljudlöst och vibrationsfritt under belastning.
  • Tack vare de större avstånden mellan de enskilda gängvarven ökar andelen (faktor 1,3) glidoptimerad plast i gängvarven. Den här effekten samt en högre verkningsgrad möjliggör en upp till 5 gånger längre livslängd jämfört med vanliga gängor med stor stigning.
drylin gängteknik - shop och mer information

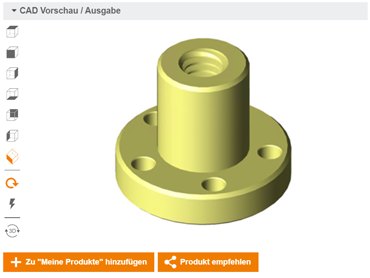

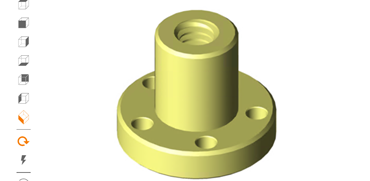

CAD-konfigurator för gängor

Kostnadsfri CAD-konfigurator för gängade muttrar

Så här konstruerar du de perfekta gängade muttrarna för din applikation:

  1. Välj önskad form på den trapetsgängade muttern.
  2. Välj gängriktning och gängtyp.
  3. Ange bredd och ytterdiameter.
    360° vyn uppdateras enligt dina uppgifter.
  4. Ladda ner filen i önskat format, bearbeta den med din CAD-programvara eller ladda upp den direkt i STEP-format i vår 3D-utskriftstjänst och beställ delen.
Till konfiguratorn

Gängtillverkning

Printad invändig gänga:
Från och med storlek M6 kan invändiga gängor tillverkas additivt. Även mindre gängor är möjliga efter en granskning av våra ingenjörer, men högre kostnader uppstår p.g.a. den nödvändiga rengöringen.
Gängan i 3D-modellen måste vara färdigkonstruerad redan vid beställningen. Observera att 0,1 mm spaltmått krävs för invändiga gängor.

Gängskärning:
Mindre gängor kan skäras genom mekanisk bearbetning i efterhand. Vid konstruktionen måste grundhålet i 3D-modellen beaktas. Efterbearbetningen medför extra kostnader på ca 1 € per gänga.

Metallinsatser (endast vid fästgängor):
För högre åtdragningskrafter kan 3D-printade delar även förses med gänginsatser av metall. Insatser i storlekarna M3 till M6 är ständigt tillgängliga.
