Individuella geometrier redo för leverans på 1–3 dagar

Beräkna livslängden för din rulle

Med glidlager-livslängdsberäknaren kan även den förväntade livslängden för din 3D-printade rulle av iglidur beräknas utifrån de inre slitagevärdena. För att göra detta, välj konstruktion S och ange nödvändiga omgivningsparametrar. I det andra steget väljer du rörelsetypen "Roterande". I listan över föreslagna material kan du se den printade rullens förväntade livslängd.

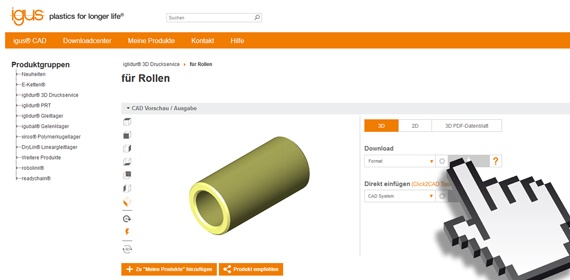

Online CAD-konfiguratorn för rullar

I rullkonfiguratorn kan du skapa CAD-data för olika typer av rullar online. Den ger möjlighet att skapa 3D-modeller av följande rollar: cylindriska, sfäriska, brytskivor, profilrullar. Användningen av konfiguratorn är gratis och registreringsfri.
För att beställa den färdigkonfigurerade rullen i 3D-utskrift, ladda ner modellen som STEP-fil och ladda upp den i uppladdningsfönstret på denna sida för att välja önskat material och jämföra priser.

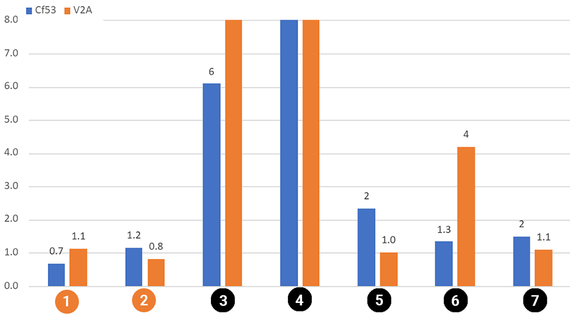

Testparametrar och resultat

• Yttryck: 1 MPa
• Glidhastighet: 0,3 m/s

■ CF53 / 1.1213: härdat stål
■ V2A / 1.4301: rostfritt stål

I rotationstestet visar printade bussningar av de glidoptimerade plasterna iglidur I3 och iglidur I190 en betydligt högre slitstyrka än motsvarande lager tillverkade av de vanliga plasterna PA12 och ABS. Dessutom har de i flera fall till och med en något längre livslängd än formsprutade och svarvade glidlager med samma dimensioner. Slutsats: För individuella dimensioner och specialformer är de hållbara 3D-tryckrullarna av iglidur den bästa lösningen, för de håller minst lika länge som komponenterna som tillverkas i andra processer – men är samtidigt snabbare och billigare att tillverka.

Y-axel: nötningshastighet [mg/km] (lägre nötningshastighet innebär längre livslängd)

1. iglidur I3 (SLS 3D-utskrift)
2. iglidur I190 (FDM 3D-utskrift)
3. PA12 (SLS 3D-utskrift)
4. ABS (FDM 3D-utskrift)
5. PA66 (formsprutning)
6. POM (svarvad)
7. PA66 (svarvad)

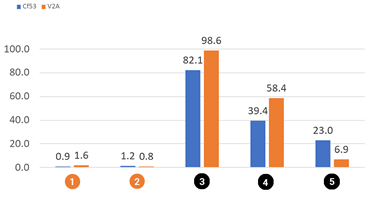

Testparametrar och resultat

• Yttryck: 1 MPa
• Glidhastighet: 0,3 m/s

■ CF53 / 1.1213: härdat stål
■ V2A / 1.4301: rostfritt stål

1. iglidur J260
2. iglidur I190
3. Nylon (PA6)
4. Nylon (PA6/ 66)
5. PC

Y-axel: nötningshastighet [mg/km] (lägre nötningshastighet innebär längre livslängd)

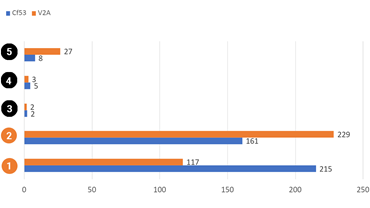

X-axel: komponenternas livslängd i timmar, baserat på slitagevärdena

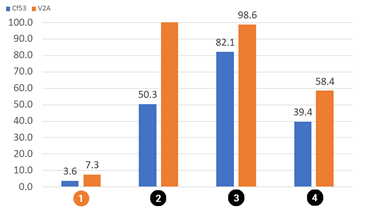

Testparametrar och resultat

• Yttryck: 1 MPa
• Glidhastighet: 0,3 m/s

■ CF53 / 1.1213: härdat stål
■ V2A / 1.4301: rostfritt stål

1. iglidur I180
2. ABS
3. Nylon (PA6)
4. Nylon (PA6/ 66)

Y-axel: nötningshastighet [mg/km] (lägre nötningshastighet innebär längre livslängd)

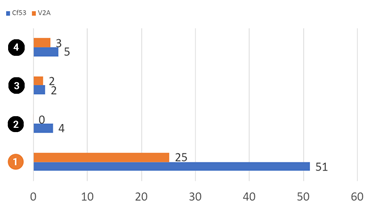

X-axel: komponenternas livslängd i timmar, baserat på slitagevärdena

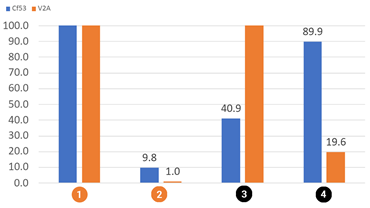

Testparametrar och resultat

• Yttryck: 1 MPa
• Glidhastighet: 0,3 m/s

■ CF53 / 1.1213: härdat stål
■ V2A / 1.4301: rostfritt stål

1. iglidur I150
2. iglidur A350
3. PI
4. PPSU

Y-axel: nötningshastighet [mg/km] (lägre nötningshastighet innebär längre livslängd)

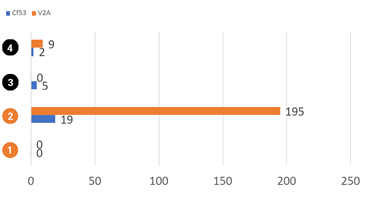

X-axel: komponenternas livslängd i timmar, baserat på slitagevärdena

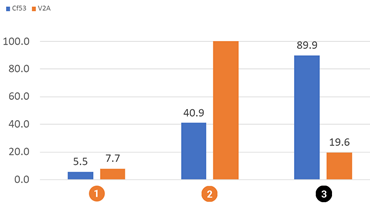

Testparametrar och resultat

• Yttryck: 1 MPa
• Glidhastighet: 0,3 m/s

■ CF53 / 1.1213: härdat stål
■ V2A / 1.4301: rostfritt stål

1. iglidur RW370
2. PI
3. PPSU


Y-axel: nötningshastighet [mg/km] (lägre nötningshastighet innebär längre livslängd)

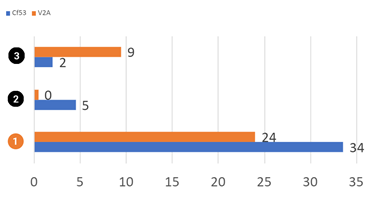

X-axel: komponenternas livslängd i timmar, baserat på slitagevärdena

Nötningstester av 3D-utskrifter

iglidur-material för additiv tillverkning i jämförelse med PLA, ABS och andra material och tillverkningsmetoder

Information om 3D-printing på igus

• Material
• Additiv tillverkningsmetod
• Service och tjänster

Nyheter inom 3D-printing

Innovationer inom industriell 3D-printing. Nya produkter och tjänster för additiv tillverkning av slitagebeständiga plaster.

För olika typer av plastrullar kan 3D-printning på igus vara en god idé. Fördelarna med våra iglidur högpresterande plaster illustrerar vi här med den 3D-printade kantrullen.
Kantrullar används alltid när transportgods måste transporteras försiktigt till ett annat transportband. Vid rullar av metall måste man använda extra lager eller smörjmedel, som kan ställa till problem vid kontakt med transportgodset. I våra iglidur plaster ingår redan torrsmörjmedel, som gör att plastrullarna löper med låg friktion och nötning.

Detta gäller inte bara för våra formsprutade rullar och våra rullar tillverkade av halvfabrikat, utan även för alla slags 3D-printade rullar.

Kantrullarna av iglidur plast garanterar en riktad och smörjfri vändning av transportbanden. Dessutom möjliggörs mycket små vändradier och maximalt platsutnyttjande. igus kantrullar har också en mycket lång livslängd och kräver endast en låg driveffekt.

Rullar av slittåliga plaster används inom många områden. Om rullen som du behöver, avviker från ett standardmått eller har ett speciellt utförande, så är lösningen att 3D-printa den. På igus kan vi använda våra friktionsoptimerade och slittåliga högpresterande iglidur plaster även för additiv tillverkning. På så sätt kan vitt skilda rullar 3D-printas med lika bra nötningsegenskaper som våra formsprutade iglidur delar.

Vi kan 3D-printa olika typer av rullar. Oavsett om det handlar om en enskild del, en speciell form eller en liten serie, fördelarna med våra kända iglidur® plaster gäller för 3D-printning av kantrullar, linrullar, profilrullar, styrrullar, flänsrullar och formrullar.

Fördelar med tillverkningen av 3D-printade rullar:

• Snabb och förmånlig tillverkning
• Kan beställas online i vår 3D-utskriftsservice
• Individuella former fr.o.m. orderstorlek 1 styck
• Komplexa former kan realiseras med 3D-printning
• Slittåliga och friktionsoptimerade iglidur plaster
• Användning utan extra smörjmedel - ingen förorening av transportgodset
• Lång livslängd och samma egenskaper som vid formsprutning.
