igus® energiförsörjningssystem för kranbyggare och krananvändare

De främsta fördelarna med användning av igus® produkter:

Platssparande design

Högre nivå

Det behövs inga extra drivenheter

Det behövs inga extra stålkonstruktioner

Det behövs inget styrsystem

Åkverket och energikedjesystemet löper synkront

Snabb och enkel montering (Guidefast styrränna)

Kablar kan bytas och/eller läggas i snabbt och enkelt

Dataöverföring med hög hastighet med hjälp av fiberoptiska kablar

Alla medier dras i ett och samma system: energi, data, gaser, vätskor

Ett minimum av underhåll minskar dina avbrottstider

Inga slitdelar

Reservdelsgaranti för 10 år och ännu längre

TÜV-testade

Säker förflyttning av manöverdonen

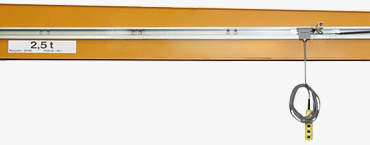

Ekonomisk energitillförsel för traversbalkar och hallkranar

manöverdon

Monterad direkt på traversbalken. Kompakt konstruktion. Kan användas för alla slags manöverdon för vitt skilda funktioner. När det gäller kablarna kan du välja antal ledare och area själv. Med chainflex® kablar är mycket små böjningsradier t.o.m. 5 x d möjliga. Med 36 månaders garanti*. Lättrörliga tack vare underhållsfria xiros® polymerkullager i styrsliden.

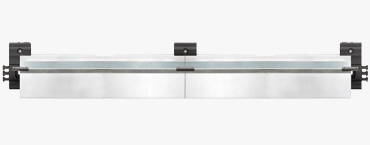

guidefast

Snabbmonterad som byggsatslösning: guidefast styrrännan fästs i sidan på traversbalken. Vid montering exempelvis på traversbalkar slipper man därmed svetsa fast konsoler. Monteringen går mycket snabbt, eftersom styrrännan bara behöver hakas fast i hållarna och sedan fixeras med klämfästena. Även det låga antalet olika delar och den konstanta rännbredden förenklar monteringen.

Micro flizz®

System för säker överföring av energi, data och luft.

Med Micro flizz® systemet från igus® bemästrar du långa åkvägar med mycket små e-kedjor - utan driftavbrott. Det är ett kompakt, tyst och förmånligt system, som möjliggör säker överföring av energi, data och luft.

Översikt över fördelarna::

Det underhållsfria alternativet till strömskenan

"Vingar" på sidan ger stöd i det utsträckta läget och fälls in i radien

Snabb och enkel montering tack vare färdigkontakterade chainflex® kablar

En plastfjäder dämpar e-kedjans rullningsljud i flizz® kanalen: låg ljudutveckling

Micro flizz® i hallkranen


Basic flizz®

Helhetslösningen för långa åkvägar

Med systemet Basic flizz® från igus® är du optimalt skyddad mot hård väderlek. Den förmånliga, inkapslade helhetslösningen är konstruerad för upp till 100 m långa åkvägar.

Översikt över fördelarna::

En integrerad glidskena i profilen möjliggör en säker dragning - ledningarna kan inte gå av

Snabb och enkel montering eftersom systemet öppnas i ytterradien

Man kan utan problem lägga i kablar och slangar när som helst i efterhand

Standardiserad och modulär uppbyggnad

Basic flizz® på hallkran

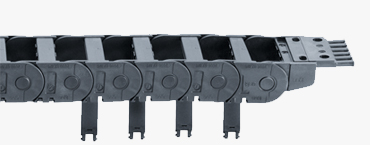

Traversbalk

igus® energikedjesystem förinstallerat på kranbalken



Vare sig det är en kran med en- eller tvåbalkstravers, med valsade profilbalkar eller lådbalkar, en travers-, tak- eller konsolkran, så erbjuder igus® alltid en passande energitillförsellösning med flexibla chainflex® kablar, som ett alternativ till strömskenor, kabelvagnar eller kabeltrummor, för alla behov. Det platssparande igus® e-kedjesystemet av högpresterande plaster för tväråket kan monteras enkelt och säkert antingen direkt på traversbalken eller ovanpå den.
Med igus® energikedjesystem slipper man använda kabelvagnar. Hela balkens längd kan användas för åkverkets förflyttningsväg. Balken slutar där energikedjesystemet slutar. All plats i hallen är åtkomlig för kranen. Inga kabelgirlanger som kan fastna. I energikedjan dras alla ledningar säkert med en definierad böjningsradie.

guidefast e-kedjesystem

guidefast energikedjesystem monterat på sidan av kranbanan


e-kedjesystem

Energikedjesystem monterat på kranbanan


e-kedjesystem

Energikedjesystemets slut vid kranbanans slut

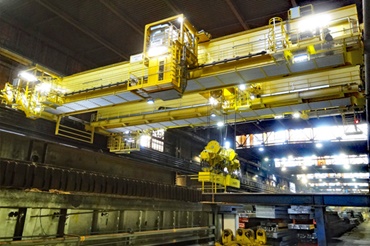

igus® erbjuder den perfekta energiförsörjningslösningen också för kranspåret. Vid långa åkvägar har igus® e-kedjor stora fördelar. igus® rullande energikedjor rullar istället för att glida, vilket reducerar effektförbrukningen vid förflyttning av energikedjan. Åkvägar t.o.m. 800 m är möjliga. Vi projekterar gärna din applikation kostnadsfritt och tar fram den kostnadseffektivaste igus® lösningen, med beaktande av de tekniska kraven och driftsäkerheten.

e-kedjesystem för kranåket

Energikedjesystem för kranspåret, monterat på byggnadens vägg


Glidande e-kedjesystem

Glidande energikedjesystem under ogynnsamma omständigheter


Aluminiumränna för kranåket

Lång förflyttning med aluminiumskena för kranspår



Aktuella nyheter

Produktmoduler för inomhuskranar

e-kedjor, kablar och tillbehör

Översikt E4.1

EN och samma e-kedjeserie för nästan alla applikationer

Översikt E4.1

Översikt E2/000

Tvådelad - E2 standarden

Översikt E2/000

Översikt E4/4

Hög stabilitet "på sidan" - Mycket långa förflyttningsvägar

Översikt E4/4

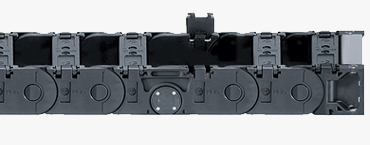

Översikt Rullar E-kedja

Rullar istället för att glida: kabelkedjor för särskilt långa förflyttningsvägar

Översikt Rullar E-kedja

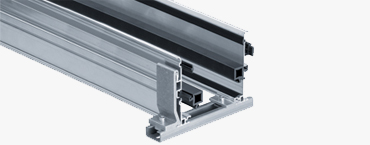

Styrrännor

Styrrännor används vid långa förflyttningsvägar, beroende på kedjetyp fr.o. m. 5–12 m. De främjar den lugna gången och låga friktionen hos igus® kabelkedjor och energirör.

Styrrännor

Dragavlastningar

Programöversikt dragavlastningar

Dragavlastningar

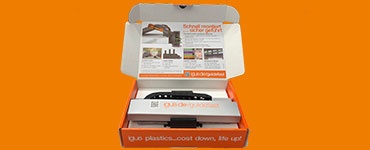

Guidefast styrränna

guidefast styrränna som fästs i sidan

Guidefast styrränna

PPDS basic - Just switch off

Push/Pull-kratfsuträkningar som säkerhetsstandard.

PPDS basic - Just switch off

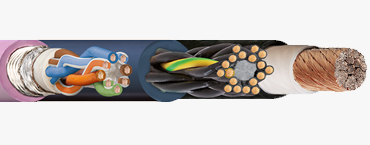

Programöversikt chainflex® kablar

Informera dig, välj och beställ online.

Programöversikt chainflex® kablar

FTA svävande medbringare

FTA rörlig medbringare kompenserar för parallellitetsfel

FTA svävande medbringare

nyskapande produkter

Liftband för vertikala applikationer

Ett alternativ till sicksack-lösningen

Liftband för vertikala applikationer

Guidelok vertikal, platsbesparande

Guidelok slimline "P": Säker vertikal dragning av e-kedjor för mycket snabba staplingskranar

Guidelok vertikal, platsbesparande

Översikt Micro flizz®

Säker tillförsel av energi, data och luft

Översikt Micro flizz®

Rotation modules - High stacking

Realisera cirkulära rörelser upp till 900° och mer, även med hög belastning, med hjälp av igus® rotationsmoduler.

Rotation modules - High stacking

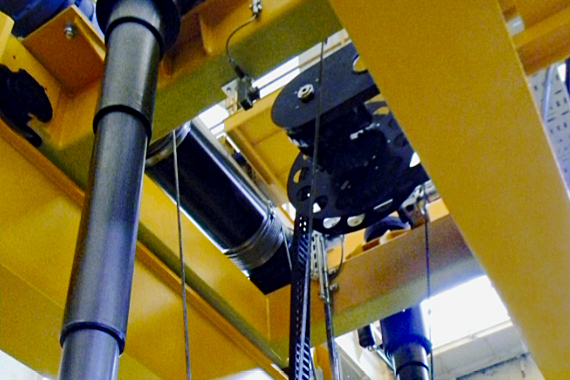

e-spool - Multi-Energy-Spool
